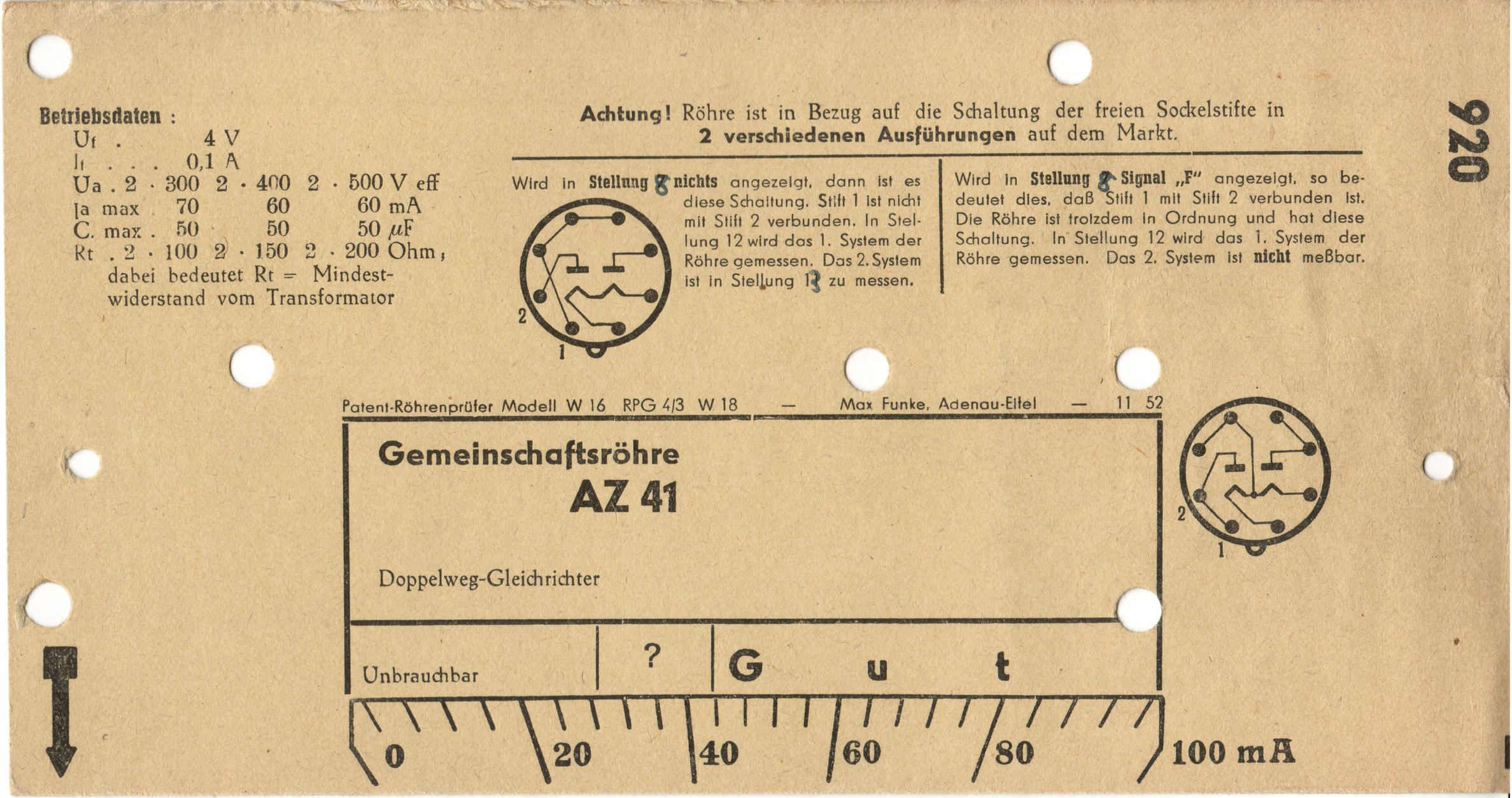

Karte № 920 aus Satz 45 – Konvolut W16, RPG4/3, W18
Vorsicht bei der Prüfung der AZ 41 – die Belegung der Heizfadenanschlüsse weicht von allen anderen Rimlock-Röhren ab. H1 wird somit bei allen Geräten außer dem W 18N womöglich an innere Verbindungen der Röhre gelegt. Dies kann zu Schäden an Gerät und / oder Röhre führen.
Am sichersten dürfte die Verwendung eines Adapters sein, der nur die benötigten Pins herausführt.
Siehe auch: Jogis Röhrenbude und Radiomuseum.org.
| 920 | |
| Fassungsbelegung Achtung: Fassungsnummerierung des Geräts beachten! |
|
|---|---|
| Interpretation | W18 |
| Uf | 4 V~ |
| Ug2 | / |
| Ua | 100 V~ |
| Messbereich Ia | 100 mA |
| Lochcode | 1, 16, 26, 35, 39, 45, 61 |
| Datum | 11.52 |
| Aussteller | Max Funke, Adenau-Eifel |
| Modellangabe |
|
| Claim | Patent-Röhrenprüfer Modell {Modell} |
