Schaltplan W16

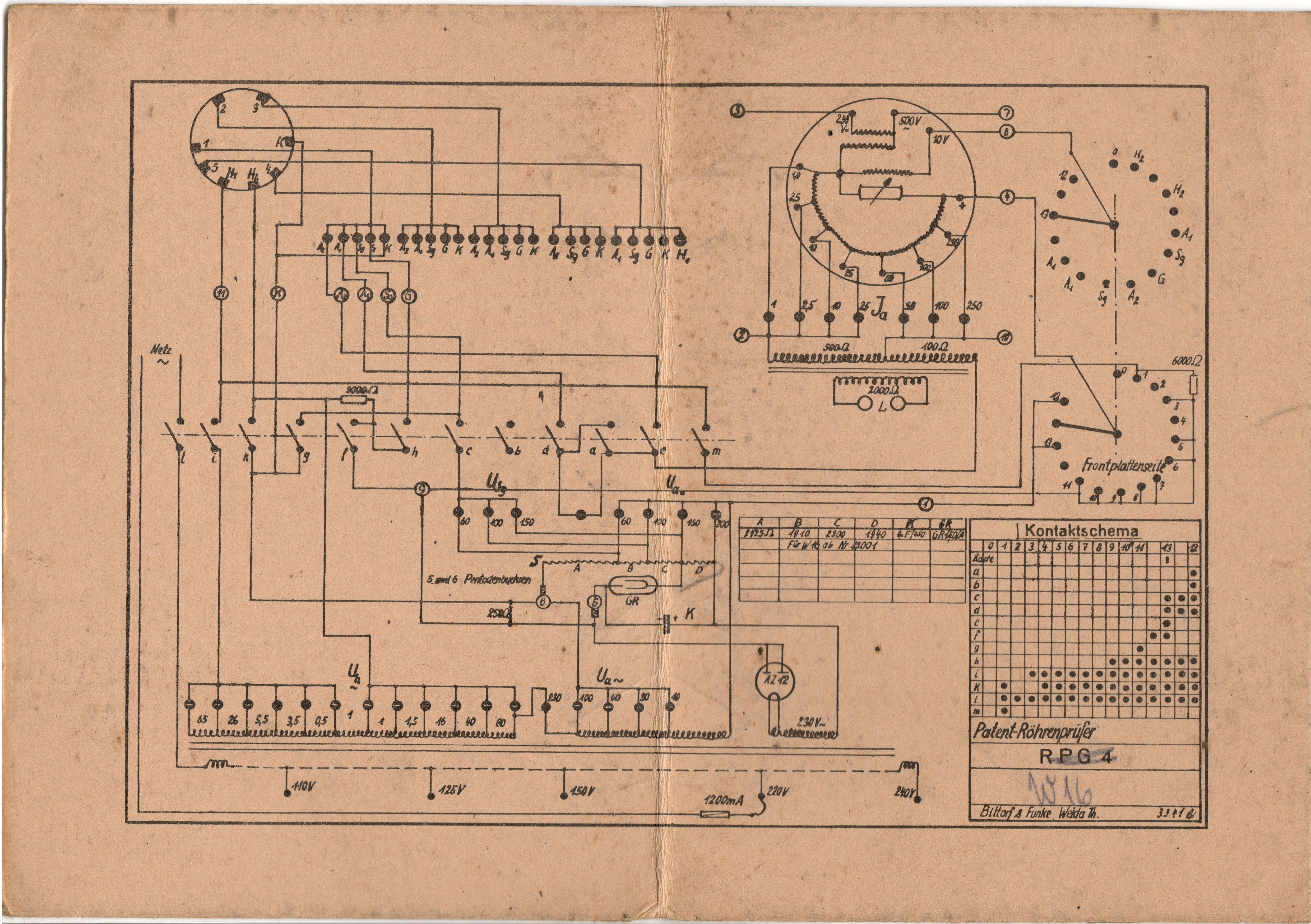

Der Schaltplan ist die Hälfte eines RPG4-Schaltplans, somit ohne die Frontplattenbelegung des RPG4, die anders ist als die eines W16 Wehrmacht.
| Titel | Schaltplan W16 |
|---|---|
| Tags | |
| Datum | 1941 |
| Hersteller | Funke (Weida) |
| Breite × Höhe | 210 mm × 146 mm |
Versionen der Bilder dieser Seite:
- Graustufen-Version (206,9 kB)
- Bearbeitet zur Verringerung der Dateigröße (743 kB)
- Unbearbeiteter Scan (3,7 MB) – Angezeigte Version
Weitere Dokumente in diesem Satz „Dokumente zum W16 Wehrmacht Nr. 12999“:
Dieses Dokument gehört zum Gerät W 16 Wehrmacht Nr. 12999.
